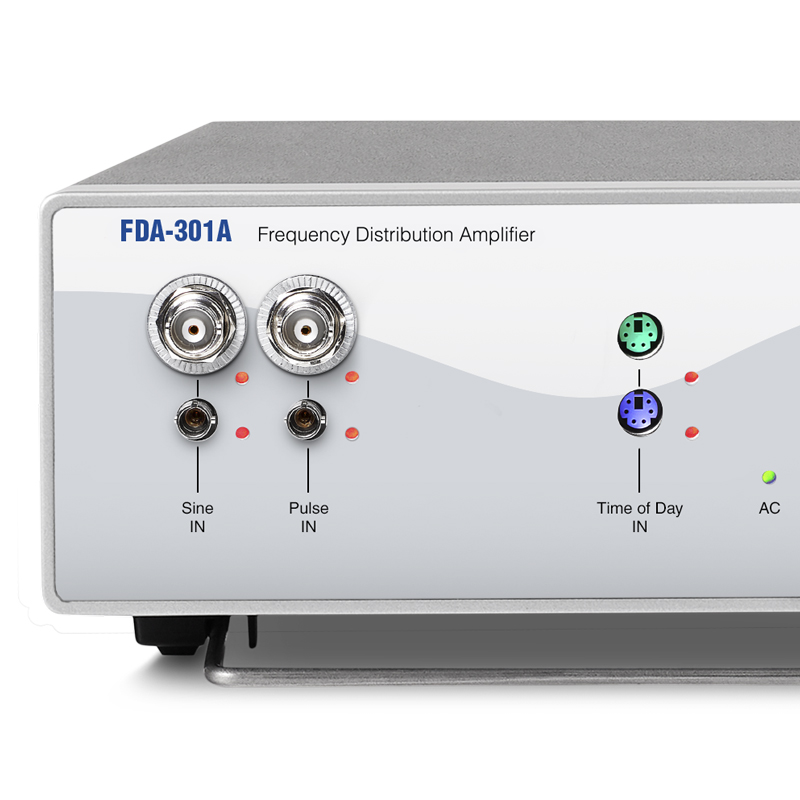

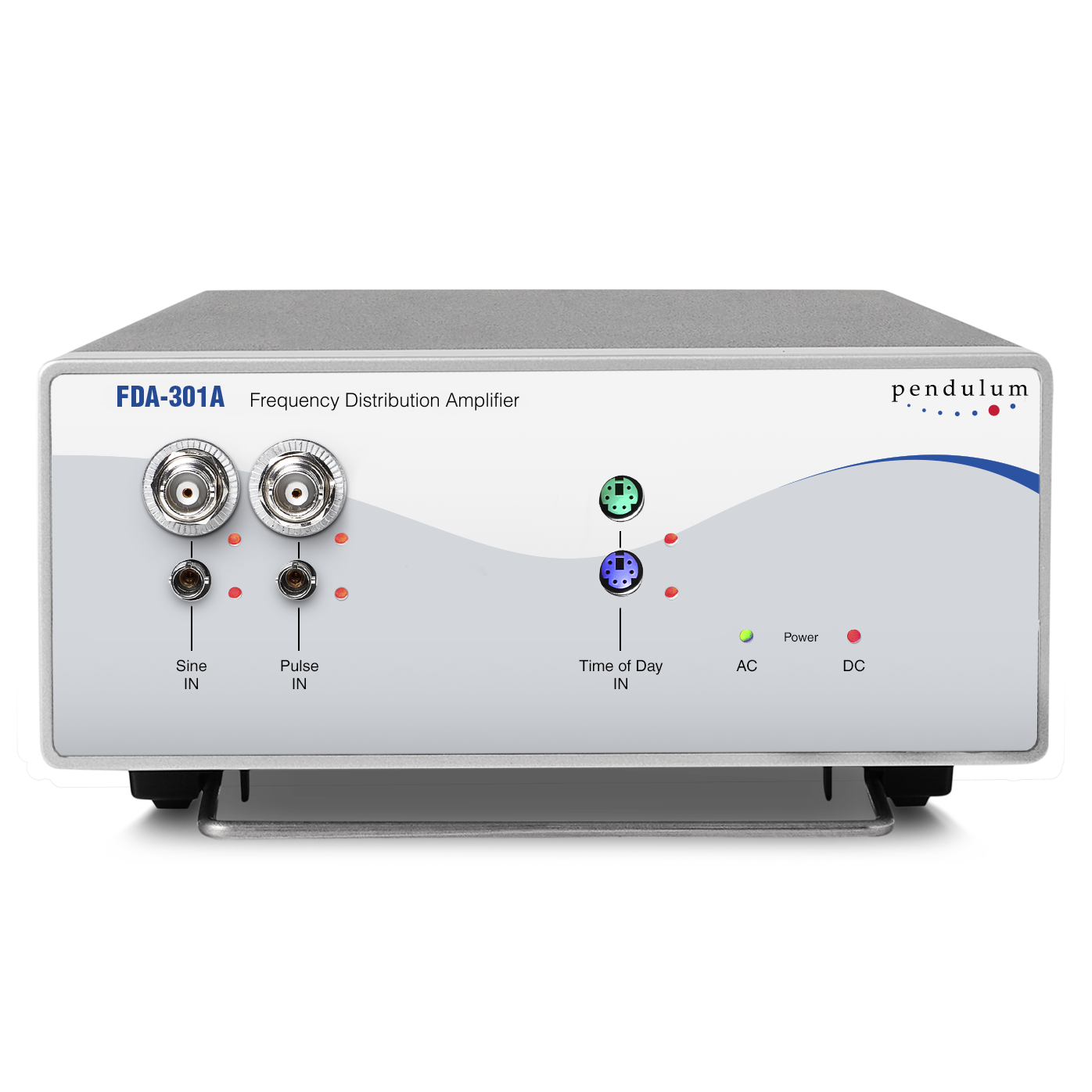

Pendulum FDA-301信号点对多点分配放大器

时间和频率分配放大器FDA-301是一款非常通用的光纤和同轴电缆分配放大器，可以将各种信号类型的时间频率标准信号从时间频率中心分配到多个远程接收点。它具有模块化输出，后部有三个输出模块插槽，可以提供多达18个光纤的连接输出或者12个同轴电缆的连接输出。

它通过光纤或同轴电缆提供窄带正弦参考频率信号的分配，抖动最小，专为 100 kHz 至 100 MHz 之间的参考信号而设计。默认频率为 10 MHz。其正弦分配完全是模拟方式实现，不使用PLL或其他类型的频率恢复电路，这些电路可能会引入抖动或漂移。信号在窄带高Q滤波器中滤波，可以很好的抑制噪声和减少失真。

FDA-301还通过脉冲输入/输出，例如1 PPS和未调制的IRIG时间码（DCLS），提供时间同步信号的分配。脉冲分配的频带很宽，允许任何高达1 MHz的脉冲输入信号。

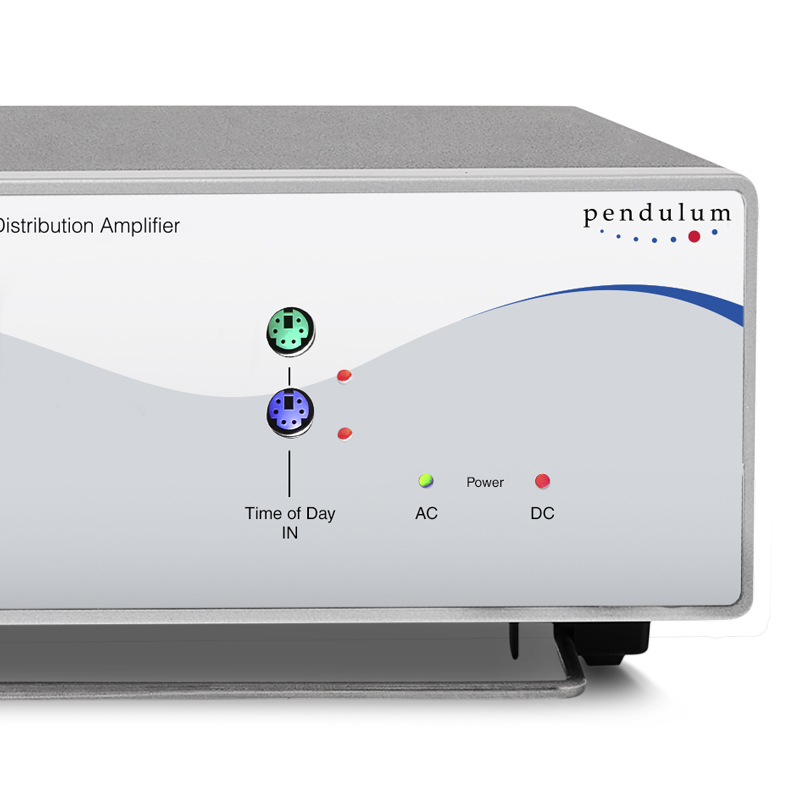

此外FDA-301还具有独立输入用于分配串行（RS232）ToD时间信息（NMEA或用户定义），ToD与1 PPS脉冲信号一起对精确时间信息进行分配。

根据ITU-T建议G.703，FDA-301具有专用独立输入用于分配E1/T1时钟和数据信号，2.048或者1.544 MHz/Mbps。

10 MHz正弦输入为FDA-301标准输入，以上其他输入为可选输入选件。

所有输入均为双输入，采用主从配置，如果主输入发生故障，则自动切换，从而提供输入源信号的故障安全冗余备份。

FDA-301 具有 3 个输出插槽，用于各种可选输出模块。所有同轴电缆和 T.o.D. 输出的模块都有 4 个输出端口。所有光纤输出的模块都有 6 个输出端口。

FDA-301还有一个外部直流电源选件，以提供电源冗余。

系统结构

FDA-301 可以对任何Pendulum Instruments的频率标准（GPS-12R，6688/89，GPS-88/89），任何福禄克的频率标准（908/909，910，910R）以及任何Orolia / Spectracom的频率参考信号进行分配放大。同时它也可以对所有其他任何品牌的振幅在0.2至2 Vrms之间的正弦波频率参考信号进行分配放大传输。

FDA-301可以接受所有产生TTL或CMOS 5V信号的脉冲源，例如所有Pendulum Instruments公司，福禄克公司和Orolia / Spectracom公司的时钟产品的1pps输出信号。
